產品概述
SparkLAN WUBT-239ACN(BT) 是一款高度集成的單芯片無線局域網 (WLAN)、BT USB 模塊，支持具有多用戶 MIMO（多輸入、多輸出）無線局域網 (WLAN) 的 2 流 802.11ac 解決方案。它在單芯片 USB 模塊中集成了 2Tx2R WLAN MAC、基帶和雙頻射頻。WUBT-239ACN(BT) 通過一個 USB 端口為 M2M（機器對機器）連接產品/設備提供了一種經濟高效的解決方案。
WUBT-239ACN(BT) 802.11ac/abgn 2Tx2R USB WLAN/BT 模塊，具有各種 USB 輸入格式和內部打印或外部 RF 天線連接器，用于高性能無線 LAN 和 BT 設備。它旨在以低功耗提供完整的 M2M 連接和出色的性價比，并增強穩健系統和應用程序的優勢。
適用應用
應用包括便攜式手持設備、瘦客戶端計算機、醫療設備、網絡安全和監控、3D打印機、電視、機頂盒、POS、數字標牌、游戲機、機器人機械、工業平板電腦等。
提供多種變體
WUBT-239ACN(BT) 設計有多個產品 sku 以適應所有平臺。以下是此 USB 模塊的所有 Sku：
| Sku零件名稱 |
規格 |
| WUBT-239ACN(BT) [M4W] |
4-Pin Wafer + IPEX 天線 |
| WUBT-239ACN(BT) [P4W] |
4-Pin Wafer + 印刷天線 |

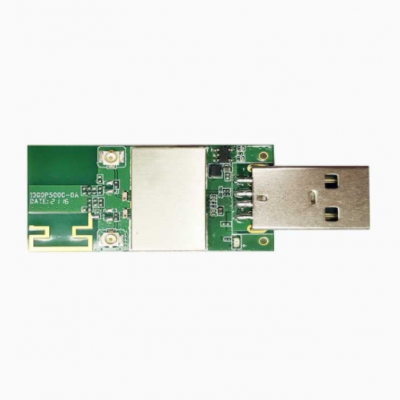

| WUBT-239ACN(BT) [MU] |
USB A 型 +I PEX 連接器 |
| WUBT-239ACN(BT) [PU] |
USB A 型 + 印刷天線 |
參數特性(僅初步)
STANDARD
|
| WI-FI |
IEEE 802.11ac/a/b/g/n |
| Chipset |
Realtek RTL8822CU |
| Host Interface |
WLAN : USB |
RADIO
|
| Antenna |
2 x IPEX MHF1 connectors&printing(ANT0僅用于WLAN，ANT1用于WLAN+BT) |
| Operating Frequency |
802.11ac/a/b/g/n ISM Band |
| 2.412GHz~2.484GHz
5.150GHz~5.850GHz
*Subject to local regulations
|
MODULATIONS
|
| 802.11b |
DSSS (DBPSK, DQPSK, CCK) |
| 802.11g |
OFDM (BPSK, QPSK, 16-QAM, 64-QAM) |
| 802.11n |
OFDM (BPSK, QPSK, 16-QAM, 64-QAM) |
| 802.11a |
OFDM (BPSK, QPSK, 16-QAM, 64-QAM) |
| 802.11ac |
OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) |
POWER & SENSITIVITY
|
| WiFi |
Power – TX (± 2dBm) |
Sensitivity – RX(± 2dBm) |
| 11b @11Mbps |
17dBm |
≤ -76dBm |
| 11g @ 54Mbps |
16dBm |
≤ -65dBm |
| 11gn HT20 @ MCS 7 |
15dBm |
≤ -64dBm |
| 11gn HT40 @ MCS 7 |
15dBm |
≤ -61dBm |
| 11a @ 54Mbps |
15dBm |
≤ -70dBm |
| 11an HT20 @ MCS 7 |
14dBm |
≤ -60dBm |
| 11an HT40 @ MCS 7 |
14dBm |
≤ -60dBm |
| 11ac VHT80 @ MCS 9 |
11dBm |
≤ -51dBm |
POWER CONSUMPTION
|
| Continue TX |
600mA(最大) |
| Continue RX |
350mA(最大) |
ENVIRONMENTAL
|
| Operating Voltage |
DC 5V |
| Temperature Range |
-20~ +70°C (Operating) |
-40 ~ +85°C (Storing) |
| Humidity(Non-Condensing) |
5~ 95% (Operating) |
5 ~ 90% (Storing) |
SIZE
|
| Dimension (MM) |
[M4W] /[P4W]：42.62mm(±0.5mm) x 20.02mm(±0.2mm) x 6.5mm(±0.5mm) |
| [MU]/[PU]：55.07mm(±0.3mm) x 20.02mm(±0.2mm) x 4.5mm(±0.3mm) |
| Weight |
[M4W] /[P4W]：3.12g |
| [MU]/[PU]：4.92g |
SOFTWARE
|
| Driver |
Windows |
| Linux |
| Android |
| Security |
64/128-bits WEP, WPA, WPA2,WPA3,802.1x |
Miscellaneous
|
| Warranty Period |
12 Month |
| HS Code |
8517620050 |
認證
 |
 |
 |
 |
| USA |
EU Region |
Japan |
Canada |
環境合規
 |
 |
|
|
| ROHS |
REACH |
|
|
